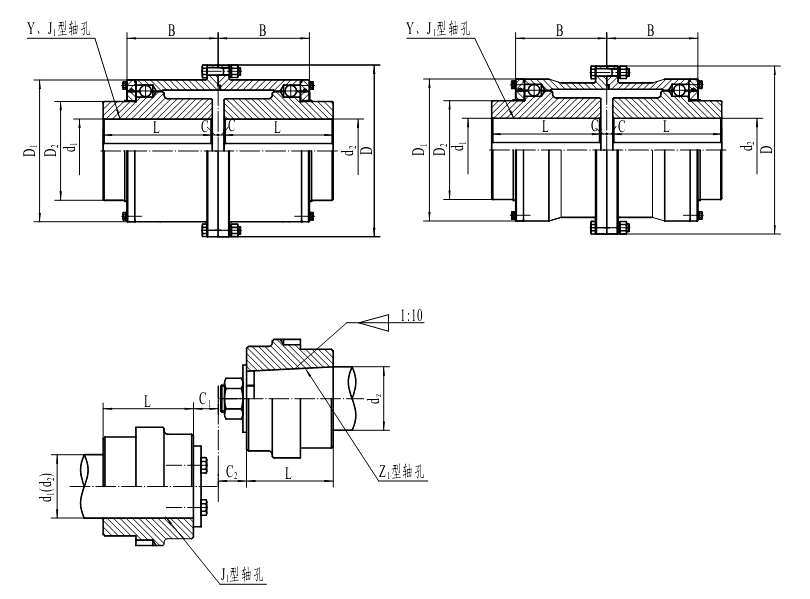

QL型基本型（寬型），內齒法蘭較寬，能補償較大的軸線偏移，適用于聯接水平兩同軸線軸系傳動。

型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2 、dz	軸孔長度 L		D	D1	D2	B	C	C1	C2	轉動 慣量 I kg·m2	重量 m kg
				Y	J1Z1
QL1	630	4000	16、18、19	42	—	125	95	55	52	20	—	—	0.01	6
			20、22、24	52	38					10	—	24
			25、28	62	44					2.5	—	19
			30、32、35、38	82	60						15	22
QL2	1120	4000	25、28	62	44	150	120	70	62	11	—	29	0.02	10
			30、32、35、38	82	60					2.5	13	30
			40、42、45、48	112	84						14	28
QL 型滾珠聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2 、dz	軸孔長度 L		D	D1	D2	B	C	C1	C2	轉動 慣量 I kg·m2	重量 m kg
				Y	J1 Z1
QL3	2240	4000	30、32、35、38	82	60	180	140	90	72	3	25	25	0.05	18
			40、42、45、48、 50、55、56	112	84						25	28
			60	142	107						17	35
QL4	3550	3600	32、35、38	82	60	210	170	110	84	14	37	32	0.095	25
			40、42、45、48、 50、55、56	112	84					3	17	28
			60、63、65、70	142	107						17	35
QL5	5000	3300	40、42、45、48、 50、55、56	112	84	230	190	125	94	3	25	28	0.17	40
			60、63、65、70、 71、75	142	107						20	35
			80	172	132						22	43
QL6	7100	3000	48、50、55、56	112	84	250	200	135	104	6	35	35	0.27	49
			60、63、65、70、 71、75	142	107					4	20	35
			80、85、90	172	132						22	43
QL7	10000	2680	60、63、65、70、 71、75	142	107	280	230	150	112	4	25	35	0.455	69
			80、85、90、95	172	132						22	43
			100	212	167							48
QL8	14000	2500	65、70、71、75	142	107	300	250	160	122	5	35	35	0.652	85
			80、85、90、95	172	132						22	43
			100、110	212	167							48
QL9	18000	2350	70、71、75	142	107	330	270	180	132	10	45	45	1.043	114
			80、85、90、95	172	132					5	22	43
			100 、 110 、120、 125	212	167							49
QL10	31500	2150	80、85、90、95	172	132	360	300	210	146	5	43	43	1.91	162
			100 、 110 、120、 125	212	167						22	49
			130、140	252	202						29	54
QL11	40000	1880	100、110、120	212	167	400	330	230	166	6	29	49	3.32	221
			130、140、150	252	202							54
			160	302	242							64
QL12	56000	1680	120	212	167	450	380	270	180	6	57	57	5.14	308
			130、140、150	252	202						29	55
			160、170、180	302	242							68
QL13	80000	1530	140、150	252	202	490	420	300	208	7	54	57	10.08	422
			160、170、180	302	242						32	70
			190、200	352	282							80
QL14	112000	1300	160、170、180	302	242	540	470	330	238	8	42	70	16.86	596
			190、200、220	352	282						32	80
QL 型滾珠聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2 、dz	軸孔長度 L		D	D1	D2	B	C	C1	C2	轉動 慣量 I kg·m2	重量 m kg
				Y	J1 Z1
QL15	160000	1180	190、200、220	352	282	600	510	360	266	10	34	80	26.65	785
			240、250	410	330						38	—
QL16	250000	1000	200、220	352	282	680	600	400	278	10	58	80	52.22	1134
			240、250、260	410	330						38	—
			280	470	380
QL17	280000	980	220	352	282	720	640	440	320	10	74	80	69	1305
			240、250、260	410	330						39
			280、290、300	470	380
QL18	355000	900	240、250、260	410	330	750	670	480	336	10	46	—	95.8	1620
			280 、300 、310、 320	470	380						41
QL19	450000	830	260	410	330	790	700	500	350	10	67	—	112.7	1964
			280、300、320	470	380						41
			340	550	450
QL20	500000	790	280、300、320	470	380	830	740	520	370	13	44	—	161.2	2263
			340、350、360	550	450
QL21	630000	750	300、320	470	380	880	790	560	390	13	59	—	215.2	2593
			340 、360 、370、 380	550	450						44
QL22	710000	720	340、360、380	550	450	920	830	600	400	13	44	—	256.3	3036
			400	650	540
QL23	800000	680	360、380	550	450	980	880	640	410	13	44	—	355.6	3668
			400、410、420	650	540						48
QL24	1000000	650	380	550	450	1020	920	680	420	15	46	—	435.4	3946
			400 、420 、440、 450	650	540						50
QL25	1120000	610	400 、420 、450、 470、480	650	540	1060	960	700	430	15	50	—	546.3	4443
QL26	1250000	580	420 、450 、480、 490、500	650	540	1100	1000	720	450	15	50		624.9	4791
QL27	1400000	560	450、480、500	650	540	1150	1050	800	475	15	55	—	866.26	5758
			530	800	680
QL28	1600000	540	480、500	650	540	1230	1090	830	475	20	55	—	1020	6232
			530、550、560	800	680
QL29	2240000	520	500	650	540	1340	1200	900	510	20	55		1450	7549
			530 、560 、590、600	800	680
QL30	2800000	500	530 、560 、600、620、630	800	680	1390	1250	960	510	20	55	—	1974	9582
